PC和PLC圓形電連接器與多芯電纜如何焊接在一起？

電連接器作為一種機電元件大量用於電氣控製係統中，主要實現電子、電氣設備內部和設備之間的電連接。每個電連接器的可靠接觸保證了整個係統的正常運行。所以，電連接器自動化焊接的質量直接決定了整個係統的穩定性。隨著科學技術的發展，這種高效的連接方式廣泛地應用在航天、軍工以及工業領域。電連接器有著殼體強度高、經久耐用、適用於比較惡劣的環境、連接牢固、拆卸方便快捷、導電性能好、接觸可靠、接線體的插針強度高、插孔彈性好、兩者配合能緊密吻合等諸多優點。

通過在國內工廠的實地走訪以及對相關技術人員的谘詢得知：國內現階段的電連接器與多芯電纜之間的焊接，包括電纜內外層的剝線、內芯線的檢測及兩端的標號對應、電連接器的自動上料和兩者之間的自動焊接均是手工完成的。存在著以下缺點：焊接精準度低，芯線線號和焊杯編號不對應；對勞動力需求量大；每個工序都需要大量的勞動力來完成工作；錯誤率高，加工效率低，勞動者長期對單一工序進行重複工作時，難以做到全身關注，加之心理等因素的幹擾，使得加工效率低下，廢品率高；對勞動者的身體健康有著極大的威脅：人工進行剝線時，可能被剝線的刀具割傷和在自動焊接時，高溫使錫料升華產生的小顆粒會被操作人員吸入等狀況，會直接威脅操作人員的身心健康。而在國外，雖然有的工位可以實現自動化，但是也是局限於某一工序，沒有實現３個工位之間相互配合、共同作業的高度自動化。

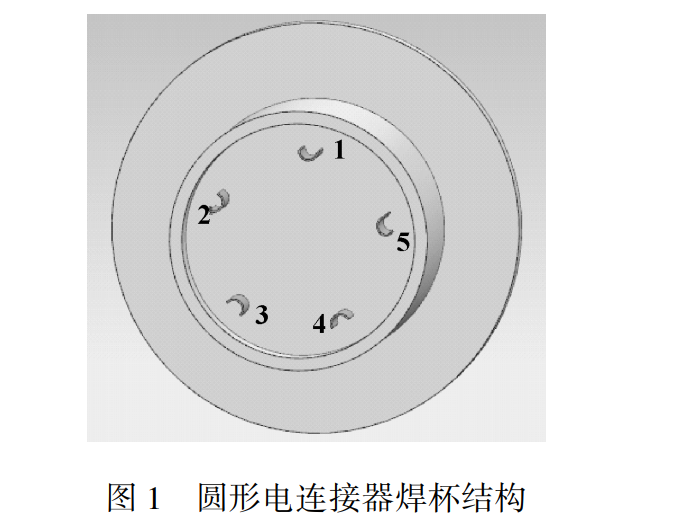

所以，對電連接器和多芯電纜全自動焊接設備的研究有著重大意義。圓形電連接器與多芯電纜自動焊接設備主要由機械係統、電氣係統、氣動係統和控製係統組成。設計該設備的目的是將圖１所示結構的電連接器按照對應的焊杯標號與多芯電纜內芯線上的線號，將電連接器與多芯電纜自動焊接在一起。
